FUY-1A型耐腐耐磨液下泵是在FUY-1型的基础上改进而成的，其过流部件既有超高分子量聚乙烯(UHMWPE)整体模压而成的，也有增强聚丙烯整体注塑而成的，具有优异的耐腐耐磨性能，适宜于-20℃~80℃范围内的酸碱性料浆或清液的输送。该泵与FUY-1泵的明显区别在于，将电机轴或泵轴间增加了联轴器，增强了泵头运转的稳定性，也给用户的维修提供了方便。

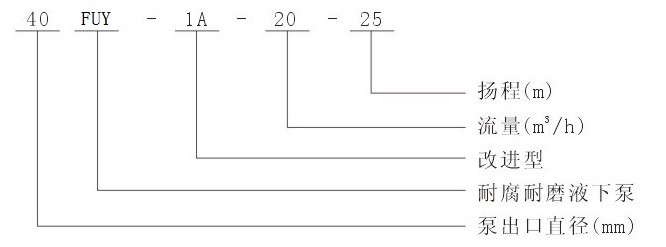

型号意义

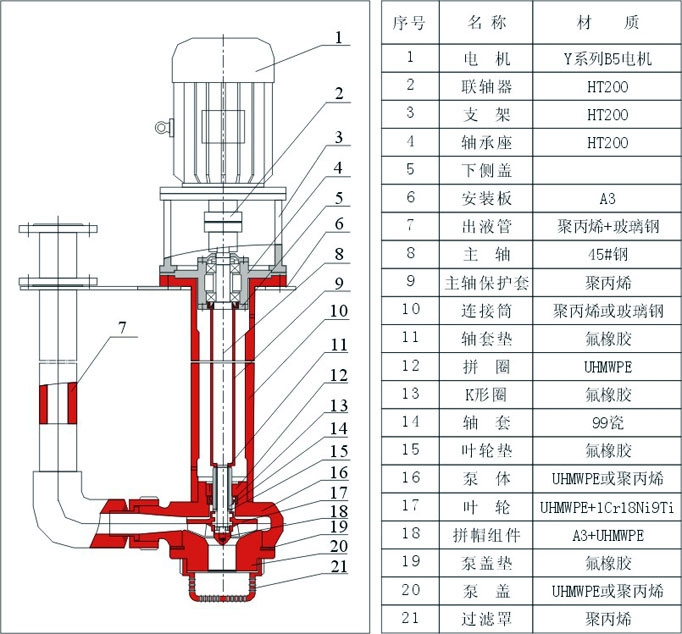

结构示意

安装使用与维护

1. 安装：将泵垂直固定于所需的位置上，连接好出口管路。
2. 启动：接通电源点启动，查看电机转动方向与泵上箭头所指方向是否一致，如不一致应重新接线调整电机；电机运转正常后再慢慢开启出口阀门至所需的工作状态。
3. 停车：先关闭出口阀门，再停电源。
4. 拆卸：a. 先拆下出液管7，旋开过滤罩21(过滤罩与泵盖之间为右旋螺纹)，再旋下泵盖20(拆装时可利用泵盖上的两只拆装孔)，然后依次拆下拼帽组件18、叶轮17和轴套14(拼帽与轴之间为左旋螺纹)；b. 旋下泵体16(右旋螺纹)，拧下拼圈12(右旋螺纹)，取下K型圈13。
5. 装配：将已经磨损或损坏的零件更换后，按拆卸相反的顺序将泵组装好，装配时应特别注意各部位垫片的安装，不要多装或少装。
6. 检查：装配完毕，应用手盘动联轴器，看看是否运转灵活，如转动不灵活或有不正常噪音、卡死等异常情况，应重新拆泵检查，清理异物，消除噪音，通过增减叶轮垫15调整叶轮与泵体之间的间隙，此间隙应保证在(1～2)mm之间，通过增减泵盖垫19调整叶轮与泵盖之间的间隙，此间隙应保证在(1～2)mm，安装好后，再盘动联轴器，如此反复直到运转灵活方可接电，按启动程序使泵进入工作状态。
7. 注意事项：由于该泵的大部分是塑料制成的，故不能对其进行强力冲击和扭曲，以免产生不必要损坏。

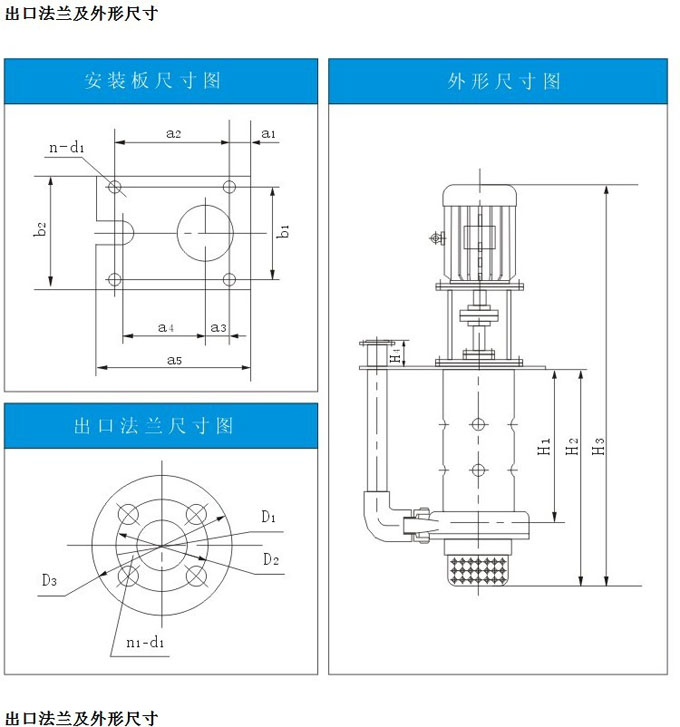

安装尺寸

序号	规格尺寸	出口法兰				外形尺寸				插口尺寸
		D1	D2	D3	n1-d1	H1	H2	H3	H4	mm×mm
1	25FUY-1A-5-15	25	85	115	4-φ14	770	930	1416	150	40×28
2	32FUY-1A-10-20	32	100	140
3	32FUY-1A-15-15
4	40FUY-1A-15-20	40	110	150		805	980	1605	150	50×35
5	40FUY-1A-15-28
6	40FUY-1A-20-25
7	40FUY-1A-20-30
8	50FUY-1A-30-15	50	125	165
9	50FUY-1A-40-10
10	65FUY-1A-40-15	65	145	185		800	1000	1930	150	60×40
11	65FUY-1A-40-20
12	65FUY-1A-45-25
13	65FUY-1A-45-30
14	65FUY-1A-60-20
15	65FUY-1A-50-25
16	80FUY-1A-60-30	80	160	200	8-φ18	800	1000	2030	150	65×40
17	80FUY-1A-80-30
18	80FUY-1A-100-30

安装板尺寸

序号	规格尺寸	a1	a2	a3	a4	a5	b1	b2	n-d1
1	25FUY-1A-5-15	50	300	70	225	400	250	300	4-φ12
2	32FUY-1A-10-20
3	32FUY-1A-15-15
4	40FUY-1A-15-20	50	370	100	270	470	300	350	4-φ14
5	40FUY-1A-15-28
6	40FUY-1A-20-25
7	40FUY-1A-20-30	50	370	100	260	470	350	400	4-φ14
8	50FUY-1A-30-15
9	50FUY-1A-40-10
10	65FUY-1A-40-15	50	450	100	325	550	350	400	4-φ14
11	65FUY-1A-40-20
12	65FUY-1A-45-25
13	65FUY-1A-45-30	50	500	150	335	600	400	450	4-φ18
14	65FUY-1A-60-20
15	65FUY-1A-50-25
16	80FUY-1A-60-30	50	500	150	335	600	400	450	4-φ18
17	80FUY-1A-80-30
18	80FUY-1A-100-30

序号	泵型号	流量(m3/h)	扬程(m)	转速(r/min)	电机功率(kw)	整机重量(kg)	备注
1	25FUY-1A-5-15	5	15	2900	1.1	55	液下深度小于 1m
2	32FUY-1A-10-20	10	20	2906	2.2	63
3	32FUY-1A-15-15	15	15	2900	2.2	63
4	40FUY-1A-15-20	15	20	2900	3	95
5	40FUY-1A-15-28	15	28	2900	3	95
6	40FUY-1A-20-25	20	25	2900	4	108
7	40FUY-1A-20-30	20	30	2900	5.5	126
8	50FUY-1A-30-15	30	15	2900	4	115
9	50FUY-1A-40-10	40	10	2900	5.5	130
10	65FUY-1A-40-15	40	15	2900	5.5	165
11	65FUY-1A-40-20	40	20	2900	7.5	170
12	65FUY-1A-45-25	45	25	2900	7.5	170
13	65FUY-1A-45-30	45	30	2900	11	219
14	65FUY-1A-60-20	60	20	2900	11
15	65FUY-1A-50-25	50	25	2900	11
16	80FUY-1A-60-30	60	30	2900	15	280
17	80FUY-1A-80-30	80	30	2900	18.5	310
18	80FUY-1A-100-30	100	30	2900	22	350
19	100FUY-1A-40-8	40	8	2900	22	350
