FUY-2系列耐腐耐磨液下泵,其过流部件采用性能优异的超高分子量聚乙烯(UHMWPE)整体模压而成,耐腐耐磨工程塑料特出的优点是:在工程塑料中,它具有优异的耐磨性、耐冲击性、抗蠕变性,同时还具有好的耐腐蚀性能,适用于输送-20~90℃范围内的酸性、碱性料浆和酸性、碱性清液。
该系列泵耐温性、防腐性、机械稳定性、耐磨性以及运行费用的经济性都得到了用户的认可,因此该产品是一个性能稳定的、技术成熟的、用户欢迎的、定型的防腐型泵类产品,是稀贵金属泵的替代产品。

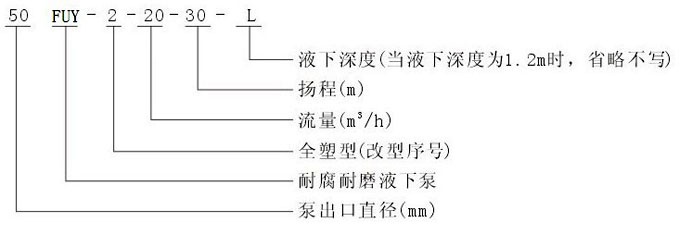

型号意义

结构示意

安装使用与维护
1.安装:将泵垂直固定于所需的位置上,连接好出口管路。
2.启动:接通电源点启动,查看电机转动方向与泵上箭头所指方向是否一致,如不一致应重新接线调整;电机运转正常后应慢慢开启出口阀门至所需的工作状态。
3.停车:先关闭出口阀门,再停电源。
4.拆卸:a.先拆下出液管18,旋开过滤罩12(过滤罩与泵盖之间为右旋螺纹),再旋下泵盖11(拆装时可利用泵盖上的两只拆装孔),然后依次拆下拼帽组件13 14 15、叶轮10和轴套8(拼帽与轴之间为左旋螺纹);
b.旋下泵体9(右旋螺纹),拧下拼圈1 7(左旋螺纹),取出K型圈16。
5.安装:将已经磨损或损坏的零件更换后,按拆卸相反的顺序将泵组装好,安装时应特别注意各部位垫片的安装,不要多装或少装。
6.检查:安装完毕,应用手盘动联轴器,看看是否运转灵活,如转动不灵活或有不正常噪音、卡死等异常,应重新拆泵检查,清理异物,消除噪音.或通过增减叶轮垫调整叶轮与泵体之间的间隙.此间隙应保证在1~2mm之间,通过增减泵盖垫调整叶轮与泵盖之间的间隙,此间隙应保证在1~2mm之间,安装好后,再盘动联轴器,如此反复直到动转灵活方可接电,按启动程序使泵进入工作状态。
7.注意事项:由于该泵的大部分零件是塑料制成的,故不能对其进行强力冲击和扭曲,以免产生不必要的损坏。

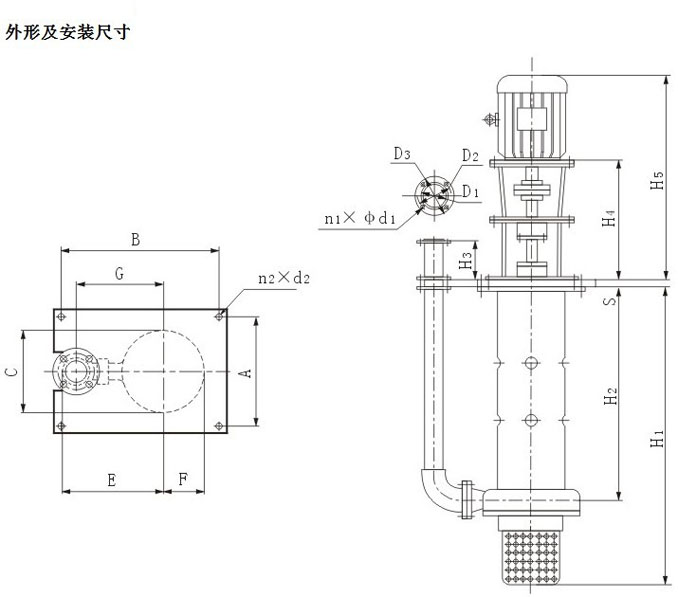

安装尺寸

型号 | 出口法兰尺寸(mm) | 外形尺寸(mm) | 安装板尺寸(mm) | 插入口尺寸mm) |
D1 | D2 | D3 | n1-d1 | H1 | H2 | H3 | H4 | H5 | A | B | R | S | n1-d1 | C | E | F | G |
25FUY-2-5-20 | 25 | 85 | 115 | 4-φ12 | 1230 | 1080 | 120 | 400 | 655 | 290 | 290 | 25 | 20 | 4-φ20 | 230 | 285 | 115 | 260 |
25FUY-2-8-18 | 680 |
25FUY-2-10-20 | 705 |
32FUY-2-15-15 | 32 | 100 | 135 | 4-φ12 | 1230 | 1080 | 120 | 400 | 705 | 290 | 290 | 25 | 20 | 4-φ20 | 230 | 285 | 115 | 260 |
32FUY-2-10-30 | 745 |
40FUY-2-25-18 | 40 | 110 | 145 | 4-φ14 | 1155 | 1000 | 120 | 550 | 890 | 350 | 350 | 25 | 20 | 4-φ20 | 260 | 310 | 135 | 280 |
40FUY-2-20-30 | 960 |
50FUY-2-35-20 | 50 | 125 | 160 | 4-φ14 | 1200 | 1000 | 120 | 580 | 1090 | 350 | 350 | 35 | 26 | 4-φ25 | 320 | 360 | 165 | 330 |
50FUY-2-30-30 |
65FUY-2-45-18 | 65 | 145 | 180 | 4-φ14 | 1260 | 1000 | 120 | 580 | 985 | 390 | 390 | 35 | 26 | 4-φ25 | 320 | 375 | 165 | 330 |
65FUY-2-45-32 | 1085 |
65FUY-2-45-50 | 1085 |
80FUY-2-60-30 | 80 | 160 | 195 | 4-φ18 | 1510 | 1290 | 150 | 735 | 1245 | 440 | 625 | 30 | 25 | 4-φ25 | 355 | 385 | 190 | 350 |
80FUY-2-60-45 | 1300 |
80FUY-2-60-50 | 1330 |
1000FUY-2-120-15 | 100 | 180 | 220 | 8-φ18 | 1510 | 1290 | 150 | 735 | 1245 | 440 | 625 | 30 | 25 | 4-φ25 | 355 | 385 | 190 | 350 |
100FUY-2-120-20 | 1300 |
100FUY-2-120-28 | 1400 |
100FUY-2-140-18 | 100 | 180 | 220 | 8-φ18 | 1580 | 1300 | 150 | 765 | 1335 | 440 | 625 | 30 | 25 | 4-φ25 | 415 | 405 | 210 | 350 |
100FUY-2-120-35 | 1405 |
100FUY-2-140-30 | 1405 |
125FUY-2-135-22 | 125 | 210 | 245 | 8-φ18 | 1605 | 1170 | 150 | 850 | 1475 | 655 | 885 | 0 | 25 | 10-φ25 | 565 | 555 | 305 | 470 |
125FUY-2-190-28 | 1515 |
150FUY-2-200-25 | 150 | 240 | 285 | 8-φ23 | 1605 | 1170 | 150 | 850 | 1515 | 655 | 885 | 0 | 25 | 10-φ25 | 565 | 555 | 305 | 470 |
150FUY-2-250-25 | 1550 |
150FUY-2-300-30 | 1615 |
150FUY-2-300-40 | 1690 |
150FUY-2-400-18 | 1550 |
注:1. 插入口尺寸为安装板以下泵的最大实体外形尺寸。
2. 安装板的外形和尺寸可根据客户的实际情况定做。
3. 本安装尺寸为液下深度1.2米,如液下深度H1为0.8、1.0、1.5时,除H2及H1相应变化外,其余尺寸不变。
4. 本厂保留技术改进及尺寸修正的权利,恕不通知用户。
