FUH-ZK系列耐腐耐磨砂浆泵

当前位置：首页-> 工程塑料泵

一键分享　　

样本下载

下一条：PF系列强耐腐蚀离心泵

上一条：FP-D型耐腐蚀工程塑料离心泵

产品概述 | 性能参数

FUH-ZK系列耐腐耐磨泵属单级单吸悬臂式离心泵，过流部件采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是泵用耐腐耐磨工程塑料，其优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和好的耐腐蚀性。

FUH-ZK系列耐腐耐磨泵显著特点是：多功能，即一种泵能适应多种不同的工况，如输送酸、碱性清液或料浆；冶炼行业腐蚀性矿浆；硫酸行业各类稀酸；环保行业污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛。

UHB-ZK系列耐腐耐磨泵其耐腐耐磨性、密封可靠性、使用寿命性，均得到了高的评价。

（一）主要技术性能简述

1、型号：FUH-ZK系列耐腐耐磨泵
2、结构与特点：
(1) 耐腐耐磨，一泵多用，酸碱类清液料浆适用。
(2) 泵体为钢衬超高分子量聚乙烯结构，衬层厚8～20mm，该泵应用了龟甲网衬里技术，和其它同类泵相比较，具有衬里层抗热变形性能好，耐开裂，防脱落，使用温度高等优势。
(3) 叶轮分开式，闭式二种，可根据介质状况选择。
(4) 密封：K型动力密封，G3型机械密封。
3、适用介质：浓度80%以下硫酸，50%以下硝酸，多种浓度的盐酸，液碱，既适用清液也适用料浆。
4、主要技术参数：使用温度-20℃～80℃(对特殊要求、使用改性材质，可提高到105℃)，进口直径 32mm～350mm，流量5～2600m3/h，扬程80m以内。

（二）广泛的使用范围

1、硫酸磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。
2、有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。
3、化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
4、氯碱业：盐酸、液碱、电解液等。
5、水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
6、钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
7、湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。
8、煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

型号意义

1、K型动力密封的标注：用户如果选用K型动力密封、可按型号说明方法标注。

2、G3密封选定后的型号标注：用户如果选用G3型内装式耐颗粒机械密封，标注型号时在原型号后加“G3”字样即可，例如50UHB-ZK-A-20-30-G3即可。
3、B型结构的标定：在选定该结构的泵时按如下方法标注：在原动力密封泵型号加“B”字样，50UHB-ZK-AB-20-30加标注即可。
4、订货时请用户提供以下工况：介质化学成份、工作温度、含固量、实际使用压力及流量、吸入口流体的位置及压力（正压还是负压）以及使用岗位名称及使用特点，以便本厂为你选定合适的密封材料。
5、FUH-ZK系列耐腐耐磨泵，可根据用户的要求安装不同的密封。若无特殊要求，一般均装配K型动力密封。

结构示意

1、K型动力密封结构简图及简介

工作原理该密封主要由副叶轮（或副叶片）与停车密封（橡胶油封）组成。工作时由于副叶轮（或副叶片）旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮（或副叶片）停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长油封的使用寿命。该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质（带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05Mpa以内）。

2、G3型机械密封结构简图及简介

G3密封为一种改良型抗颗粒泵用机械密封；密封的动、静环均由碳化硅或硬质合金制成，可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比，静环（4）与密封盒（8）之间设置了挡砂圈（7）使硬颗粒不能进入静环与密封盒之间的间隙中，使静环前后位移自如，克服了原有耐颗粒密封的“卡砂”失效的缺点。

3、FUH-ZK-B改进型泵结构简图适用于50、65、65H、80、80H、100、100H、125八种规格

改进结构简介

FUH-ZK-B型耐腐耐磨是对FUH-ZK系列耐腐耐磨泵的改进型泵（见上图）。两者之间的区别在于后者是无台阶式背叶片，前者为台阶式背叶片结构（见图中序号4）。改进后的叶轮的背叶分为二级，二级背叶片之间有凸起台阶。与之相匹配的磁也有凹进的台阶。设置背叶轮台阶的目的是阻断泵出口液体压力对轴密封的返流压力，保证和延长轴密封的使用寿命。

主要适用岗位

FUH-ZK-B型耐腐耐磨泵主要适用于用户选性能曲线的高压力，小流量点时的选型。简言之，经常在逼压状态（压滤机配用泵等）或者高压力输送状态下的泵，选B型泵较为合适，密封寿命可提高一倍左右。

泵的结构图

(一)、不带付叶轮泵的结构简图

(二)、带付叶轮泵的结构简图

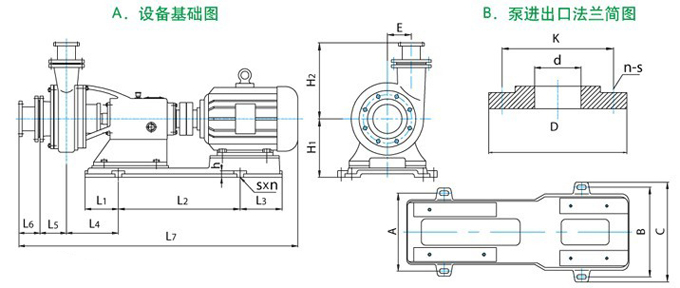

安装尺寸

泵性能参数序号	型号	配套电机	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	L6	h	sxn
1-3、5-8	32FUH-ZK	0.75-1.1KW-2	260	260	315	93	160	150	100	335	100	210	115	780	25	18x4
4、14	32FUH-ZK	0.75KW-4	260	260	315	93	160	150	100	335	100	210	115	780	25	18x4
9-13	32FUH-ZK	1.5-2.2KW-2	260	260	315	93	165	150	100	335	100	210	115	825	25	18x4
15-6	40FUH-ZK	2.2KW-2	260	260	315	93	170	155	100	335	100	230	120	850	25	18x4
17-19	40FUH-ZK	3KW-2	260	260	315	93	170	155	120	335	120	245	120	895	25	18x4
20	50FUH-ZK	1.1KW-4	320	320	380	100	210	165	160	400	160	280	125	1015	25	20x4
21-24	50FUH-ZK	4KW-2	320	320	380	100	210	165	160	400	160	280	125	1030	25	20x4
25-29	50FUH-ZK	5.5KW-2	320	320	380	100	210	165	160	400	280	270	125	1065	25	20x4
30	65FUH-ZK	1.1KW-4	320	320	380	105	210	175	160	400	160	280	125	1070	25	20x4
31-36	65FUH-ZK	5.5-7.5KW-2	320	320	380	105	210	175	160	400	160	280	125	1070	25	20x4
37	65FUH-ZK(高）	1.1KW-4	320	320	380	123	210	205	160	400	160	280	135	920	25	20x4
38、39	65FUH-ZK(高）	2.2KW-4	320	320	380	123	210	205	160	400	160	280	135	920	25	20x4
40、41	65FUH-ZK(高）	5.5-7.5KW-2	320	320	380	123	210	205	160	400	160	280	135	1070	25	20x4
42-45	65FUH-ZK(高）	11-15KW-2	320	370	435	123	225	205	165	525	165	280	130	1215	35	20x4
46	65FUH-ZK-B	7.5KW-2	320	320	380	123	210	205	160	400	160	280	135	1070	25	20x4
47-50	65FUH-ZK-B	11-15KW-2	320	370	435	123	225	205	165	525	165	280	135	1210	30	25x4
51	65FUH-ZK-B	18.5KW-2	320	370	435	123	225	205	165	570	165	208	135	1265	30	25x4
52	65FUH-ZK	4KW-4	320	320	380	134	210	216	165	400	200	270	130	1000	25	20x4
53-55	65FUH-ZK	5.5～7.5KW-4	320	320	380	134	210	216	165	400	200	270	130	1060	25	20x4
56-57	65FUH-ZK-AH	11-15KW-2	410	460	530	148	280	255	190	705	190	335	125	1540	40	25x4
58	65FUH-ZK-AH	18.5KW-2	410	460	530	148	280	255	190	705	190	335	125	1540	40	25x4
59	65FUH-ZK-AH	22KW-2	410	460	530	148	280	255	190	705	190	335	125	1540	40	25x4
60-61	80FUH-ZK	2.2-3KW-4	320	320	380	125	210	195	160	400	160	280	130	1000	25	20x4
62-64	80FUH-ZK	7.5KW-2	320	320	380	125	210	195	160	400	160	280	130	1065	25	20x4
65-70	80FUH-ZK	11-15KW-2	320	370	435	125	225	195	165	525	165	280	130	1210	35	25x4
71	80FUH-ZK	18.5KW-2	320	370	435	125	225	195	165	570	165	275	130	1255	35	25x4
79-81	80FUH-ZK-AH	15-18.5KW-2	410	460	530	148	280	255	190	705	190	335	125	1540	40	25x4
82	80FUH-ZK-AH	20KW-2	410	460	530	148	280	255	190	705	190	335	125	1540	40	25x4
83-84	80FUH-ZK-AH	30KW-2	395	485	555	148	305	255	210	670	210	335	125	1555	40	25x4
85	100FUH-ZK	5.5KW-4	410	460	530	115	280	195	190	705	190	355	145	1310	35	25x4
86-88	100FUH-ZK	11-15KW-2	410	460	530	115	280	195	190	705	190	355	145	1410	35	25x4
89-98	100FUH-ZK	18.5KW-2	410	460	530	115	280	195	190	705	190	355	145	1460	35	25x4
99-101	100FUH-ZK	22KW-2	410	460	530	115	280	195	190	705	190	355	145	1530	35	25x4
102-106	100FUH-ZK	30KW-2	395	485	555	115	305	195	210	670	210	370	145	1550	35	25x4
11-123	100FUH-ZK-AH	30-37KW-2	395	485	555	148	305	255	210	670	210	360	125	1540	40	25x4
124	125FUH-ZK	18.5KW-2	410	460	530	131	280	210	190	705	190	315	165	1460	50	30x4
125-126	125FUH-ZK	22KW-2	410	460	530	131	280	210	190	705	190	315	165	1480	50	30x4
127-132	125FUH-ZK	30KW-2	395	485	555	131	305	210	210	670	210	345	165	1560	50	30x4
133	125FUH-ZK	11KW-4	410	460	530	131	280	210	190	705	190	315	165	1410	50	30x4

泵性能参数序号	型号	配套电机 (KW)	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	L6	L7	h	s×n
72-75	80FUH-ZK	18.5-22KW-4	510	510	580	228	370	450	250	850	190	360	195	150	1830	50	30×4
76-78	80FUH-ZK	30KW-4	510	510	580	228	370	450	250	850	190	360	195	150	1890	50	30×4
107	100FUH-ZK	22KW-4	510	510	580	240	370	460	250	850	190	360	200	150	1840	50	30×4
108	100FUH-ZK	30KW-4	510	510	580	240	370	460	250	850	190	360	200	150	1900	50	30×4
109-116	100FUH-ZK	37-45KW-4	510	610	680	240	370	460	250	935	250	360	200	150	2010	50	30×4
117-118	100FUH-ZK	55KW-4	510	660	745	240	390	460	245	1000	245	340	200	150	2080	60	30×4
134	125FUH-ZK	11KW-6	510	510	580	240	370	460	250	850	190	360	200	150	1740	50	30×4
135-139	125FUH-ZK	30KW-4	510	510	580	240	370	460	250	850	190	360	200	150	1840	50	30×4
140-143	125FUH-ZK	37-45KW-4	510	610	680	240	370	460	250	935	250	360	200	150	2010	50	25×4
144-148	125FUH-ZK	55KW-4	510	660	745	240	390	460	245	1000	245	340	200	150	2080	60	30×4
149-152	150FUH-ZK	30KW-4	420	536	620	190	350	430	250	700	300	325	200	150	1800	50	30×4
153	150FUH-ZK	11KW-6	420	536	620	190	350	430	250	700	300	325	200	150	1700	50	30×4
154	150FUH-ZK	22KW-4	420	536	620	190	350	430	250	700	300	325	200	150	1770	50	30×4
155-157	150FUH-ZK	37KW-4	420	586	670	190	350	430	250	840	190	325	200	150	1850	50	30×4
158、159	150FUH-ZK	15KW-6	510	510	580	223	370	470	250	850	190	350	215	150	1870	50	30×4
160	150FUH-ZK	11KW-6	510	510	580	223	370	470	250	850	190	350	215	150	1840	50	30×4
161	150FUH-ZK	37KW-4	510	610	680	223	370	470	250	935	250	345	215	150	1970	45	30×4
162-165	150FUH-ZK	45KW-4	510	610	680	223	370	470	250	935	250	345	215	150	2000	45	30×4
166	150FUH-ZK-AH	55KW-4	510	660	745	282	390	515	245	1000	245	350	210	150	2100	60	30×4
167-168	150FUH-ZK-AH	75KW-4	510	660	745	282	390	515	245	1000	345	360	210	150	2185	60	30×4
169-170	200FUH-ZK	18.5KW-6	510	610	680	235	370	470	250	935	250	360	215	150	1935	60	30×4
171	200FUH-ZK	30KW-6	510	610	680	235	370	470	250	935	250	360	215	150	1935	60	30×4
172-175	200FUH-ZK	45KW-4	510	610	680	235	370	470	250	935	250	360	215	150	2010	45	30×4
176-177	200FUH-ZK	55KW-4	510	660	745	235	390	470	245	1000	245	375	215	150	2130	60	30×4
178-181	200FUH-ZK	75KW-4	510	660	745	235	390	470	245	1000	345	360	215	150	2180	60	30×4
182	200FUH-ZK-AH	90KW-4	770	770	840	310	550	540	630	1200	465	450	245	150	2535	60	30×4
183	200FUH-ZK-AH	110KW-4	770	770	840	310	550	540	630	1200	465	450	245	150	2770	60	30×4
184	200FUH-ZK-AH	132KW-4	770	770	840	310	550	540	630	1200	465	450	245	150	2810	60	30×4
185	200FUH-ZK-AH	160KW-4	770	770	840	310	550	540	630	1200	465	450	245	150	2810	60	30×4
186、187	250FUH-ZK	75KW-4	510	660	745	235	390	470	245	1000	345	360	210	150	2180	60	30×4
188	250FUH-ZK	30KW-6	770	770	840	310	550	510	630	1200	465	450	260	150	2500	60	30×4
189	250FUH-ZK	37KW-8	770	770	840	310	550	510	630	1200	465	450	260	150	2530	60	30×4
190	250FUH-ZK	75KW-4	770	770	840	310	550	510	630	1200	465	450	260	150	2600	60	30×4
191、192	250FUH-ZK	90KW- 4	770	770	840	310	550	510	630	1200	465	450	260	150	2630	60	30×4
193-195	250FUH-ZK	110KW-4	770	770	840	310	550	510	630	1200	465	450	260	150	2765	60	30×4
196、197	250FUH-ZK	132-160KW-4	770	770	840	310	550	510	630	1200	465	450	260	150	2900	60	30×4
198-201	300FUH-ZK	160KW-4	770	770	840	310	550	510	630	1200	465	450	260	150	2900	60	30×4
202	300FUH-ZK	55KW-6	880	880	950	390	600	570	330	850×2	440	170	280	150	2950	60	35×6
203	300FUH-ZK	75KW-6	880	880	950	390	600	570	330	850×2	440	170	280	150	3060	60	35×6
210	300FUH-ZK	132KW-4	880	880	950	390	600	570	330	850×2	440	170	280	150	3060	60	35×6
204、205、207 209、211-214	300FUH-ZK	160KW-4、110-132KW-6	880	880	950	390	600	570	330	850×2	440	170	280	150	3090	60	35×6
206、208	300FUH-ZK	160KW-6	880	880	950	390	600	570	330	850×2	440	170	280	150	3090	60	35×6
215	300FUH-ZK	180KW-4	880	880	950	390	600	570	330	850×2	440	170	280	150	3090	60	35×6
216	300FUH-ZK	200KW-4	880	880	950	390	600	570	330	850×2	440	170	280	150	3090	60	35×6
217-219	300FUH-ZK	250KW-4	880	880	950	390	600	570	330	850×2	440	170	280	150	3120	60	35×6
220、221、224	350FUH-ZK	200KW-4	880	880	950	390	600	570	330	850×2	440	170	280	150	3090	60	35×6
222、223、225	350FUH-ZK	250KW-4	880	880	950	390	600	570	330	850×2	440	170	280	150	3120	60	35×6
226	350FUH-ZK	90KW-8	930	930	1100	425	760	685	460	1000×2	640	295	315	200	3230	60	35×6
227-228	350FUH-ZK	200KW-6	930	930	1100	425	760	685	460	1000×2	640	295	315	200	3430	60	35×6
229	350FUH-ZK	220KW-6	930	930	1100	425	760	685	460	1000×2	640	295	315	200	3430	60	35×6
230	350FUH-ZK	180KW-6	930	930	1100	425	760	685	460	1000×2	640	295	315	200	3430	60	35×6
231-233	350FUH-ZK	250KW-6	930	930	1100	425	760	685	460	1000×2	640	295	315	200	3755	60	35×6
234-235	350FUH-ZK	300KW-6	930	930	1100	425	760	685	460	1000×2	640	295	315	200	3755	60	35×6
